氣體質量流量控制器是怎么來控制測量流量的呢

2024-09-30 13:50:54

熱毛細管繞線式氣體質量流量控制器的工作原理,是一種基于熱式原理的高精度流量測量與控制技術。它廣泛應用于半導體制造、石油化工、環境監測等領域,為工藝過程提供了穩定的氣體流量控制。本文將詳細闡述熱毛細管繞線式氣體質量流量控制器的工作原理、結構組成、工作特性以及應用實例。

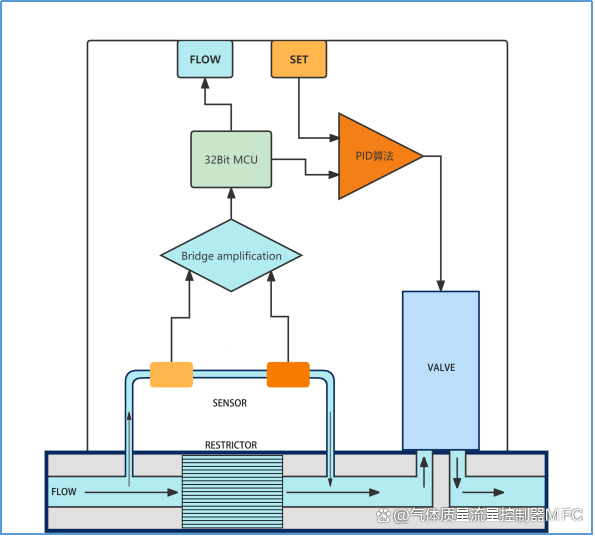

FDC系列質量流量控制器

一、工作原理

熱毛細管繞線式氣體質量流量控制器的工作原理基于熱式傳感技術。其核心部件是一個繞有加熱電線的毛細管,該毛細管被置于流體通道中。當流體通過時,會帶走毛細管上的熱量,導致毛細管溫度下降。通過測量加熱電線所需的電流或電壓變化,可以計算出流體通過毛細管時帶走的熱量,進而推導出流體的質量流量。

具體來說,控制器通過內部的溫度檢測電路實時監測毛細管的溫度。當流體通過時,毛細管溫度下降,溫度檢測電路將這一變化轉化為電信號。該電信號經過放大、濾波等處理后,與設定值進行比較。如果實際流量大于設定值,控制器將減小加熱電線的電流,降低毛細管溫度,從而減少流體帶走的熱量,使流量減??;反之,如果實際流量小于設定值,控制器將增大加熱電線的電流,提高毛細管溫度,增加流體帶走的熱量,使流量增大。通過這種方式,控制器能夠實現對氣體流量的精確控制。

二、結構組成

熱毛細管繞線式氣體質量流量控制器主要由以下幾個部分組成:

1. 毛細管:作為傳感器的核心部件,毛細管負責感知流體通過時帶走的熱量。其材質通常為不銹鋼或特種合金,具有優良的導熱性和耐腐蝕性。

2. 加熱電線:纏繞在毛細管上的加熱電線,通過加熱電線提供熱量給毛細管,使其溫度高于周圍流體溫度。當流體通過時,會帶走毛細管上的熱量,導致毛細管溫度下降。

3. 溫度檢測電路:實時監測毛細管的溫度,并將溫度變化轉化為電信號。該電路通常由溫度傳感器、放大器、濾波器等組成。

4. 控制電路:根據溫度檢測電路輸出的電信號與設定值進行比較,控制加熱電線的電流大小,從而實現對氣體流量的精確控制。

5. 顯示與通信接口:提供流量顯示、設定、報警等功能,并可通過通信接口與上位機進行數據交換。

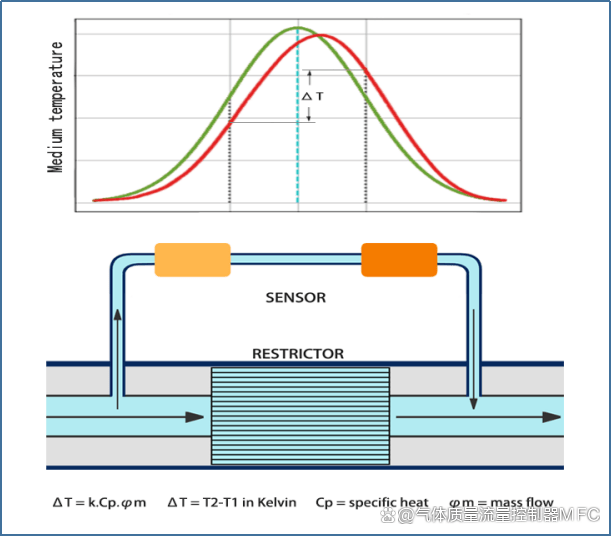

熱毛細管繞線式

三、工作特性

熱毛細管繞線式氣體質量流量控制器具有以下工作特性:

1. 高精度:采用熱式傳感技術,無需溫度壓力補償,可實現高精度的流量測量與控制。

2. 寬量程比:適用于不同流量范圍的測量與控制,量程比可達100:1以上。

3. 快速響應:由于加熱電線直接加熱毛細管,因此傳感器對流量變化的響應速度非???。

4. 穩定性好:采用閉環控制技術,能夠自動調整加熱電線的電流大小,保持流量穩定。

5. 耐腐蝕:采用不銹鋼或特種合金材質的毛細管,具有良好的耐腐蝕性。

四、應用實例

熱毛細管繞線式氣體質量流量控制器在半導體制造、石油化工、環境監測等領域有著廣泛的應用。例如,在半導體制造過程中,需要精確控制反應氣體的流量以保證產品質量。熱毛細管繞線式氣體質量流量控制器能夠實現對反應氣體流量的精確測量與控制,為半導體制造提供了可靠的技術支持。此外,在石油化工行業中,熱毛細管繞線式氣體質量流量控制器也廣泛應用于原料氣、循環氣、尾氣等流量的測量與控制。在環境監測領域,它可以用于大氣污染物排放量的監測與控制等。
